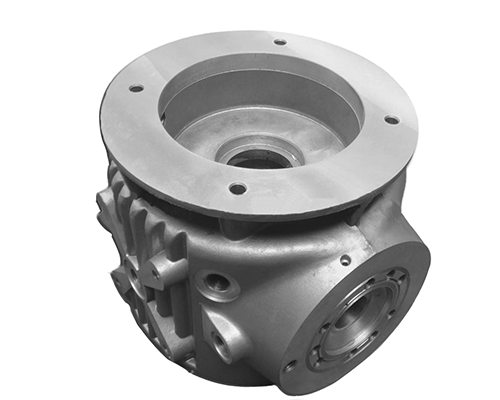

汽車發動機壓鑄件的制備方法：屬于汽車發動機壓鑄件領域，尤其是涉及一種汽車發動機用鋁合金壓鑄件的制備方法。本發明的方法包括如下步驟：配料、制備母合金錠、母合金重熔處理、壓鑄、熱處理、淬火處理、回火處理等步驟。本發明的汽車發動機用鋁合金壓鑄件的制備方法的加工工藝中材料利用率高，損耗小，生產成本低，且加工工藝簡單，大氣污染和環境危害小，符合環保要求，制得的汽車發動機用壓鑄件的強度、表面硬度和尺寸精度高，表面粗糙度低。

  壓鑄：在提升溫度至730攝氏度，除渣，然后降溫至630?660攝氏度準備壓鑄，將模具預熱至120?150攝氏度，然后向模具內噴涂10?15微米的脫模劑，繼續加熱模具溫度至300?320攝氏度，然后向模具中平穩輸入合金液，合金液輸入時間小于5秒，并快速加壓凝固結晶，增壓至110?150MPa，保持壓力30秒，壓鑄成型。
